СФ-75

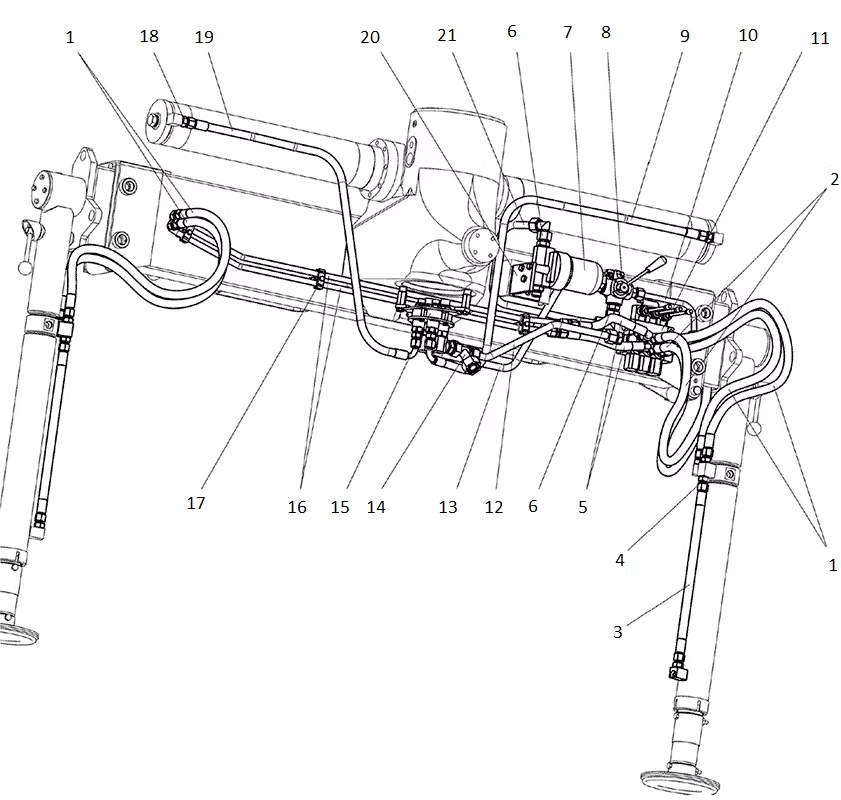

Схема деталировки трубопровода
ОСНОВАНИЕ СФ-75С
4 - Соединительный штуцер 94381803
6 - Штуцер угловой 94380916.01.00.00
7 - Фильтр FF 5001
8 - Трехходовой кран СФ65С.15.01.120
11 - Распределитель СФ65С.15.01.140
14 - Тройник СФ65С.6.504.130
15 - Установка гидрошарниров 561.00.00
17 - Крепитель 94252771
18 - Штуцер-дроссель М.06.009
20 - Кронштейн 94268724

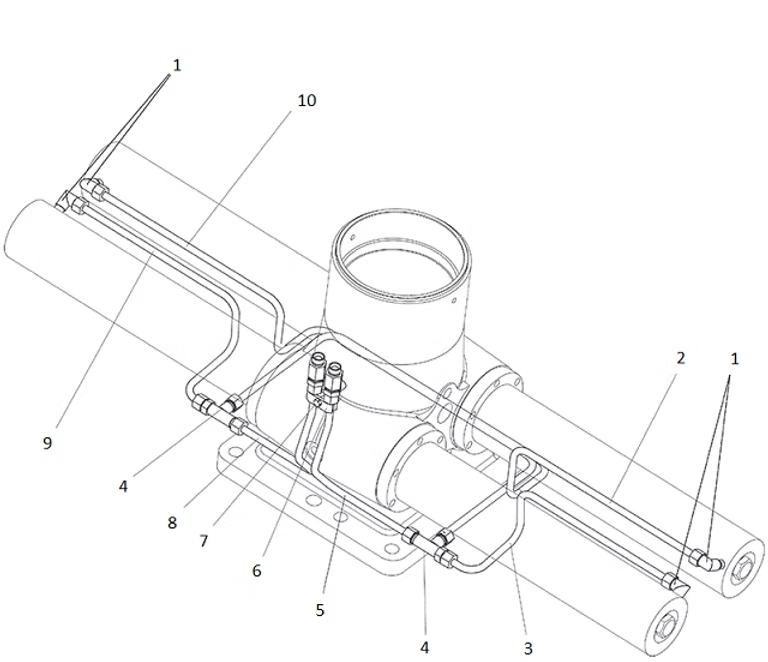

Схема деталировки трубопровода
ОСНОВАНИЕ СФ-75Л
1 - Штуцер 94380737Л
4 - Тройник-штуцер 94380467Л
6 - Крепитель 94252771
7 - Шайба 8.65Г ГОСТ 6402-70
10 - Трубопровод 94261894

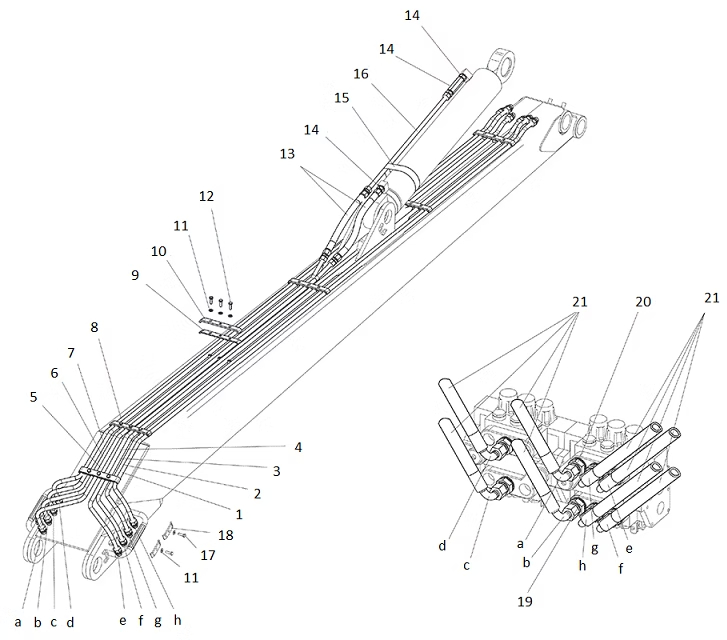

Схема деталировки трубопровода
СТРЕЛЫ СФ-75
9 - Резиновая пластина 94261562
10 - Крепитель 94261751
11 - Шайба 8.65Г ГОСТ 6402-70
12 - Болт М8х20.46 ГОСТ 7808-70
13 - Рукав 38620214В1
14 - Штуцер соединительный 94381803
15 - Хомут 82400520С
16 - Трубопровод 94268794
17 - Болт М8х35.46 ГОСТ 7808-70
18 - Крепитель 94253652
19 - Дроссельный обратный клапан 94263343
20 - Штуцер соединительный 94381786
21 - Рукав 38620244В1

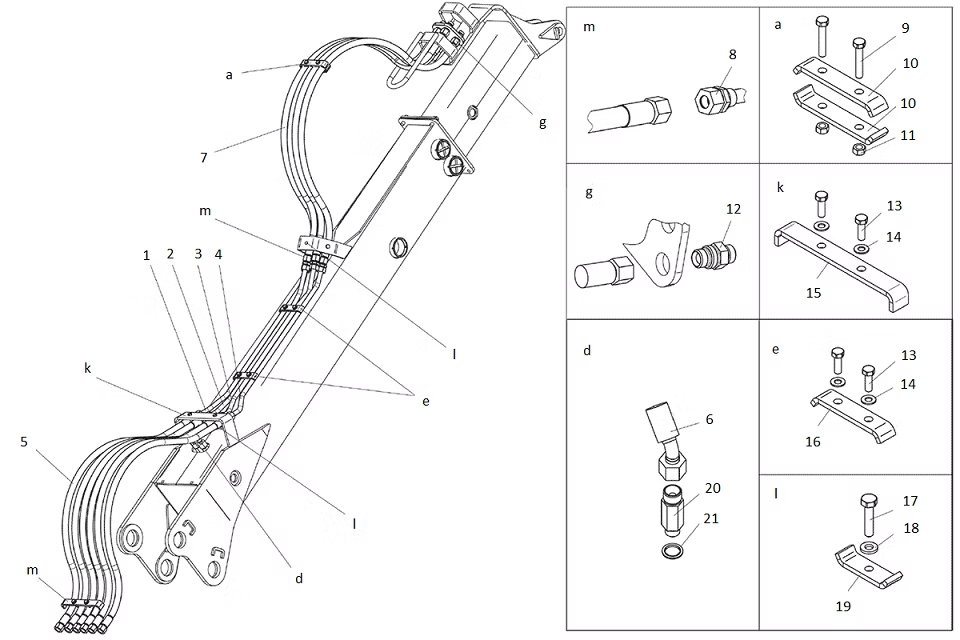

Схема деталировки трубопровода
РУКОЯТИ СФ-75
5 - Рукав 38620203В1
6 - Рукав 38620247В1
7 - Рукав 38620226В1
8 - Болт М8х50.46 ГОСТ 7808
9 - Болт М8х50.46 ГОСТ 7808
10 - Крепитель 94259968
11 - Гайка М8.5 ГОСТ 5915-70
12 - Ниппель 94268710
13 - Болт М8х20.46 ГОСТ 7808-70
14 - Шайба 8.65Г ГОСТ 6402-70
15 - Крепитель 94264758
16 - Крепитель 94261757
17 - Болт М10х45.46 ГОСТ 7808
18 - Шайба 10.65Г ГОСТ 6402-70
19 - Крепитель 94261755
20 - Ниппель 94268777
21 - Кольцо уплотнительное 82371816

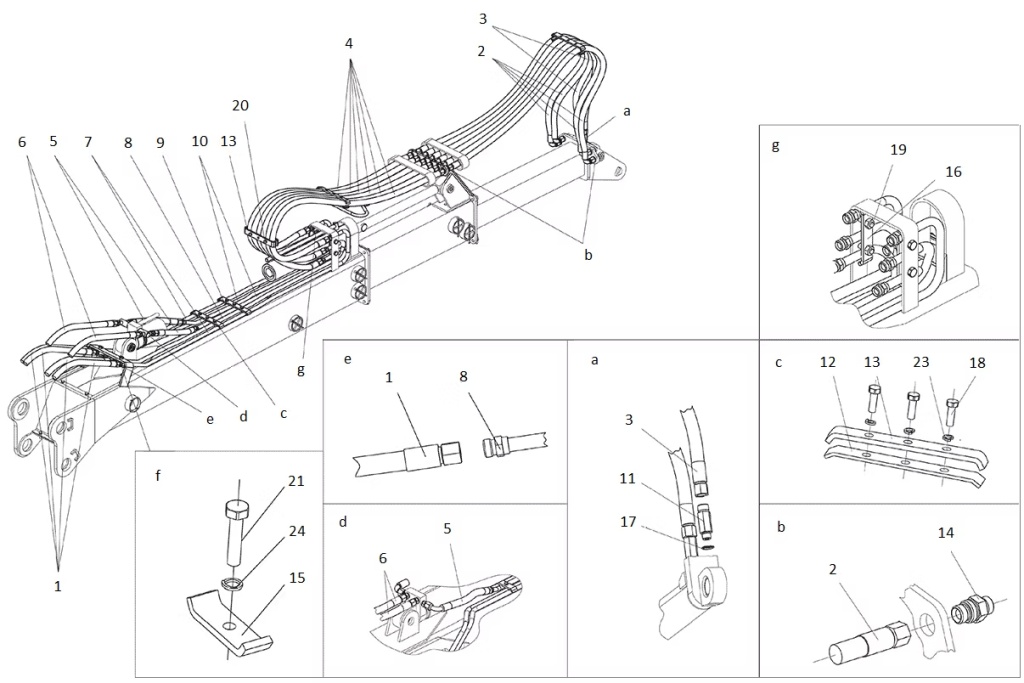

Схема деталировки трубопровода
РУКОЯТИ СФ-75 СТ, СФ-75ЛТ
1 - Рукав 38620203В1
6 - Рукав 38620239В1
11 - Ниппель 94268777
12 - Резиновая пластина 94261562
13 - Крепитель 94261751
14 - Ниппель 94268710
15 - Рукав Р12.90.00.300
16 - Крепитель 94259968
17 - Кольцо уплотнительное 82371816
18 - Болт М8х20.46 ГОСТ 7808-70
19 - Болт М8х40.46 ГОСТ 7808
20 - Болт М8х50.46 ГОСТ 7808
21 - Болт М10х45.46 ГОСТ 7808
22 - Гайка М8.5 ГОСТ 5915-70
23 - Шайба 8.65Г ГОСТ 6402-70
