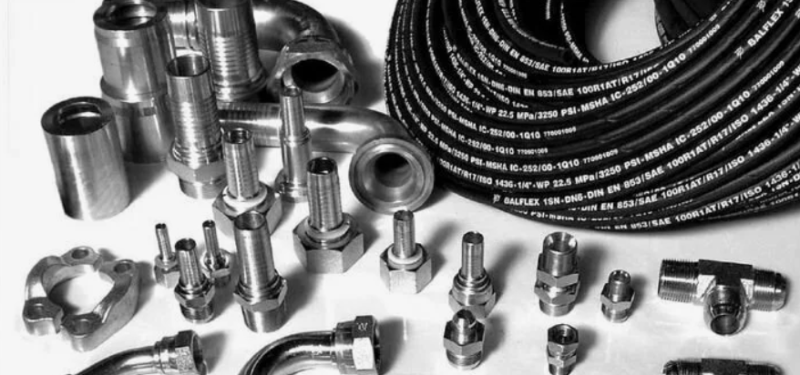

Фитинги для рукавов высокого давления используются при производстве рукавов с металлической оплеткой, которые в свою очередь применяются в гидравлических системах как гибкие трубопроводы. Они обеспечивают быстрое и герметичное соединение для передачи рабочей жидкости от источника к потребителю. Соединительные адаптеры, также известные как арматура, используются в различных гидравлических и пневматических системах машин и оборудования для соединения труб с потребителями, выполняя роль переходников-адаптеров.
Фитинги DKF
Имеют метрическую резьбу, в основном используются в моечных аппаратах высокого давления, применяются для армирования рукавов с диаметром условного прохода 6, 8 и 10 мм. Используется резьба гайки М22х1.5.
Фитинги DK
Фитинги Российского стандарта. Соединение отвечает требованиям ГОСТ 42705-81. Фитинги DK имеют метрическую резьбу от М14х1,5 до М52х2 и универсальную сферу под ответный штуцер с углами уплотнения 24°, 37° и 60°.
JIS фитинги
Фитинги японского стандарта, с метрической резьбой от М14х1,5 до 42х1,5 и конусом уплотнения 60°. Данная серия разработана производителями техники Komatsu, поэтому часто встречается название фитинги Komatsu. Арматура данного стандарта может быть прямого исполнения (0°), углового исполнения (45° или 90°), а также в виде штуцера с наружной резьбой. Фитинги JIS используются и для техники Toyota (BSP-JIS), но в отличие от Komatsu имеют дюймовую резьбу и внутренний (обратный) конус 60°.
JIC фитинги
Американский стандарт для изготовления конечной арматуры для шлангов высокого давления. Стандарт, аббревиатура которого расшифровывается как Joint Industrial Counsil, является аналогом SAE J514 и ISO 8434-2. Изделия оснащены дюймовой резьбой. Угол посадочного конуса у моделей с внутренней резьбой составляет 74 градуса. У модели UNF (с внешней резьбой) — цилиндрический ниппель. Благодаря особой конструкции, такие соединения стали легко узнаваемыми в сравнении с аналогами. Это один из самых популярных типов штуцеров для гидросистем на американской технике. Применяется с 50-х годов прошлого столетия.
BSP фитинги
Фитинги британского стандарта с трубной дюймовой резьбой. Широко применяются в сельскохозяйственной, лесной и строительной технике. Угол конуса уплотнения 60°. Виды исполнения: прямое, угловое (45° и 90°) и штуцер с наружной резьбой. Фитинги BSP используются для РВД от Ду6 до Ду50. Гайки могут быть как обжатые, так и накидные (свободные).
DKO фитинги
Фитинг DKO изготовлен по немецкому стандарту DIN (Deutsches Institut fur Normung), имеет метрическую резьбу и конус 24°. Фитинги DKOS (тяжелая серия) отличаются от фитингов DKOL (легкая серия) меньшим диаметром трубки, но более толстым сечением ее стенки. Виды исполнения: прямое (0°), угловое (45° и 90°), могут быть в виде ниппеля (DKOL, DKOS) и штуцер с наружной резьбой (CEL, CES). Соединения DKO широко применяются в различных гидравлических системах, в сельскохозяйственной, лесной и строительной технике.
DKI фитинги
Фитинги российского стандарта DKI внешне похожи на фитинги стандарта JIC, ISO 8434-2 (DIN J514), данное соединение использовалось для соединений труб отбортовкой. Эти фитинги можно легко узнать по характерному уплотнительному конусу, он особенно заметен на фитингах с наружной резьбой. Подсоединение этих фитингов к шлангам или трубам часто называют также соединением -DKI- 74°. Фитинг DKI изготавливаются с метрической резьбой.
BRS фитинги
Соединение ниппеля и розетки обеспечивается шариковым затвором, что позволяет осуществлять взаимное вращение соединяемых РВД, это защищает рукава от перекручивания.
BANJO фитинги
Предназначены как для метрических, так и для дюймовых болтов. По-другому фитинги Banjo называют кольцевыми или полыми ниппелями. Рекомендуется применение уплотнительных колец. Вид исполнения – прямой (0°). Фитинги Banjo используют для рукавов от Ду 6мм до Ду 25мм в системах управления различных машин.
NPTF фитинги
Резьба американского стандарта - национальная трубная коническая топливная резьба. NPTF - герметичная резьба. Несмотря на то, что Национальная ассоциация по гидравлическим приводам США (N.F.P.A) не рекомендует её для использования в гидравлике, эти резьбы всё ещё широко используются в гидравлических системах. Штуцер NPTF совместим с внутренней резьбой NPTF, NPSF или NPSM. Штуцер NPTF имеет коническую резьбу и внутренний конус 60°. Резьба NPTF в корпусной детали также имеет коническую резьбу, но конус отсутствует. Уплотнение происходит за счёт смятия резьб. Корпусное соединение NPSM имеет цилиндрическую резьбу и конус 60°. Уплотнение происходит за счет конуса. Соединения NPTF и BSPT подобны, но не взаимозаменяемы. Шаг резьбы различен для большинства размеров. Кроме того, угол профиля резьбы - 60° вместо 55° на резьбах BSPT. Так же встречается резьба NPSF - национальная трубная цилиндрическая топливная резьба. Иногда используется в корпусных изделиях с внутренней резьбой для штуцеров NPTF. Однако, вместо NPSF SAE рекомендует использовать NPTF. Резьбы стандарта NPSM - национальная трубная цилиндрическая машиностроительная резьба. Используется в накидных гайках адаптеров стальных трубопроводов. Герметичность достигается не в месте резьбового соединения, а за счет конуса на муфтовом конце труб. Это соединение иногда используется в гидравлических системах. В частности, встречается в окрасочных пистолетах систем безвоздушной окраски распылением краски под высоким давлением.
